Giới thiệu xe phun nước rửa đường 7 khối Hyundai mighty Hd700
Thiết kế xe phun nước rửa đường được thực hiện trên cơ sở đảm bảo các nguyên tắc sau:
- Thiết kế để sản xuất lắp ráp mang nhãn hiệu hàng hoá trong nước theo thông tư 42/2014/TT – BGTVT; Thông tư 30/2011/TT-BGTVT; Thông tư 54/2014/TT-BGTVT; QCVN09 : 2015/BGTVT.cho xe phun nước rửa đường.
- Sử dụng ôtô satxi tải mighty dongvang hd700 do công ty do chi nhánh tổng công ty Công nghiệp ô tô Việt Nam – CTCP- Nhà máy ô tô Đồng Vàng I sản xuất mới 100%.
- Thiết kế thực hiện trên cơ sở giữ nguyên toàn bộ các hệ thống tổng thành của ôtô sát xi mighty dongvang hd700.
- Chế tạo và lắp đặt hệ xi téc, cụm bơm, péc phun lên xe phun nước rửa đường .
- Bảo đảm các yêu cầu về kỹ thuật và mỹ thuật của xe phun nước rửa đường .
- Kết cấu phù hợp với khả năng cung cấp phụ tùng vật tư và khả năng công nghệ của các doanh nghiệp có đủ tư cách pháp nhân sản xuất lắp ráp ô tô ở trong nước.
- Xe phun nước rửa đường thiết kế đảm bảo chuyển động ổn định và an toàn trên các loại đường giao thông công cộng.
- Mầu sơn xe phun nước rửa đường do cơ sở sản xuất đăng ký theo loạt sản phẩm.
Tuyến hình xe phun nước rửa đường mighty dongvang hd700/vl-pn
Thông số kỹ thuật xe phun nước rửa đường 7 khối Hyundai mighty Hd700
Giới thiệu ô tô sát xi cơ sở
Động cơ kiểu: D4DB
Trên ô tô có lắp động cơ 4 kỳ, tăng áp 4 xilanh thẳng hàng, làm mát bằng nước; dung tích xi lanh 3907 cm3 , công suất lớn nhất 96 (kw)/2900 v/ph ; mô men xoắn cực đại 373 N.m/1800 v/ph.
Ly hợp :
Một đĩa ma sát khô dẫn động thủy lực trợ lực chân không.
Hộp số :
M035S5 : 5số tiến, 1 số lùi; có tỷ số truyền ở các tay số như :
ih1 = 5,380; ih2=3,208 ; ih3= 1,700; ih4= 1,000 ; ih5= 0,722;
số lùi : iHl1= 5,380.
Cầu :
Cầu 1 dẫn hướng, cầu hai dẫn động, tỉ số truyền lực chính : i = 5,428
Hệ thống treo:
– Trước: phụ thuộc , nhíp lá, giảm chấn thủy lực.
– Sau : Phụ thuộc, nhíp lá, giảm chấn thủy lực.
Hệ thống phanh:
Phanh chính : dẫn động thủy lực hai dòng, trợ lực chân không, cơ cấu phanh kiểu má phanh tang trống.
Hệ đỗ xe : Kiểu tang trống, dẫn động cơ khí, tác động lên trục thứ cấp hộp số.
Hệ thống lái:
Cơ cấu lái kiểu trục vít – ê cu bi, dẫn động cơ khí có trợ lực thủy lực.
Cabin :
kiểu lật có thể lật về phía trước.
Xi téc chứa nước:
Cụm xi téc chứa nước cho xe phun nước rửa đường do Việt Nam sản xuất có các thông số kỹ thuật cơ bản như sau:
– Kích thước bao ngoài thân xi téc (dài x rộng x cao) : 3970/3750 x 1860 x 1160 mm.
– Dung tích chứa : 6500 lít ; chiều dày vỏ téc : 4mm, chiều dày đáy téc 5mm.
Yêu cầu kỹ thuật.
– Các mối hàn phải đủ ngấu, đảm bảo đủ bền trong quá trình sử dụng.
– Sai lệch kích thước xi téc không được vượt quá giới hạn cho phép.
– các bu lông xiết đủ momen cho phép theo tiêu chuẩn đảm bảo không bị tư do lỏng trong quá trình vận hành ô tô.
– Cụm xi téc, rào chắn phải được cố định chắc chắn trên khung ô tô đảm bảo an toàn trong quá trình chuyển động.
– Xe phun nước rửa đường đóng mới được tính toán đảm bảo chuyển động ổn định và an toàn trên các loại đường giao thông công cộng ở Việt Nam.
– Đặc tính kỹ thuật của ô tô thỏa mãn tiêu chuẩn an toàn kỹ thuật và bảo vệ môi trường ở Việt Nam.
Sơ đồ và nguyên lý làm việc của hệ thống cấp và phun nước trên xe phun nước rửa đường.

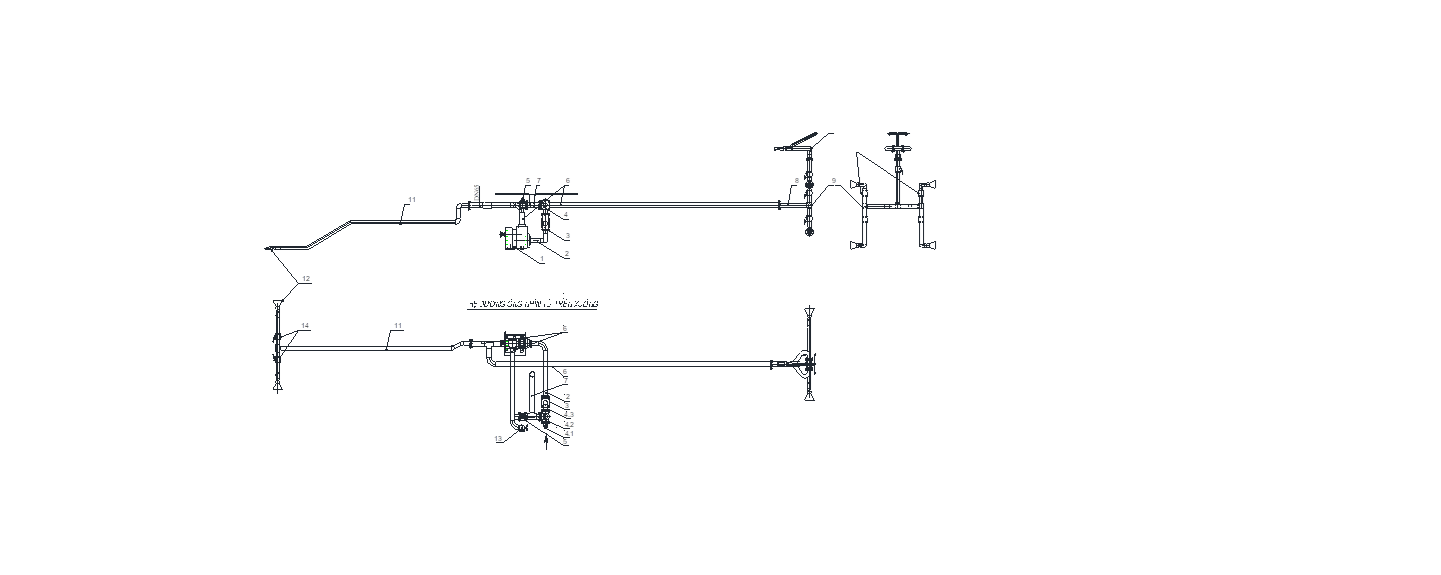

Sơ đồ làm việc:
MÔ TẢ HOẠT ĐỘNG HỆ THỐNG
Nguyên lý hoạt động van 3 ngả :
Van 3 ngả có cấu tạo kiểu bi, trong đó các các cửa thông với nhau bằng thực hiện bằng cách tác động vào tay cần gạt của van Khi một cửa được đóng thì 2 cửa còn lại thông với nhau.
Nạp nước vào bồn xe phun nước rửa đường :
Các van 13; 14 đóng ; mở van 5 . Tác động van 3 ngó mở thụng đường 4.1 và đường 4.3, nước từ đầu 4.1 qua van 4 , qua lọc 3 , cổ hút 2 vào bơm 1 , dũng nước có áp suất theo ống dẫn 6 qua van 5 theo ống dẫn 7 vào téc .
Phun nước:
Van 5 đóng; mở van 14.. Tác động van 3 ngó nối thụng đường 4.2 và 4.3 . Nước từ téc theo ống 7 qua van 4 đến lọc, qua ống dẫn 2 vào bơm 1, được bơm có áp suất theo ống dẫn 6 đến các ống dẫn 8 và 11 đến các pép phun và súng phun .
Mở van cứu hỏa 13 khi muốn kết nối với hệ ống mềm cú khớp nối nhanh.
Thông số kỹ thuật cơ bản xe phun nước rửa đường 7 khối Hyundai mighty Hd700
Nhãn hiệu : | |
Số chứng nhận : | 0946/VAQ09 – 01/18 – 00 |
Ngày cấp : | |
Loại phương tiện : | |
Xuất xứ : | |
Cơ sở sản xuất : | |
Địa chỉ : | |
Thông số chung: |
Trọng lượng bản thân : | kG | |
Phân bố : – Cầu trước : | kG | |
– Cầu sau : | kG | |
Tải trọng cho phép chở : | kG | |
Số người cho phép chở : | người | |
Trọng lượng toàn bộ : | kG |
Kích thước xe : Dài x Rộng x Cao : | mm | |
Kích thước lòng thùng hàng (hoặc kích thước bao xi téc) : | mm | |
Khoảng cách trục : | mm | |
Vết bánh xe trước / sau : | mm | |
Số trục : | ||
Công thức bánh xe : | ||
Loại nhiên liệu : |
Động cơ : | |
Nhãn hiệu động cơ: | |
Loại động cơ: | |
Thể tích : | |
Công suất lớn nhất /tốc độ quay : | |
Lốp xe : | |
Số lượng lốp trên trục I/II/III/IV: | |
Lốp trước / sau: | |
Hệ thống phanh : | |
Phanh trước /Dẫn động : | |
Phanh sau /Dẫn động : | |
Phanh tay /Dẫn động : | |
Hệ thống lái : | |
Kiểu hệ thống lái /Dẫn động : | |
Ghi chú: |
Phần chuyên dùng
-Kích thước bao ngoài thân xi téc (dàixrộngxcao): 3970/3750 x 1860 x 1160 (mm)
– Dung tích chứa : 6500 lít: chiều dày thõn xitec : 4mm; chiều dày đáy xi téc 5 mm
– Vật liệu chế tạo : thép CT3
* Bơm nước :
– nhẫn hiệu, số loại : 80QZF-60/90N
– Công suất bơm : 22,2 (kw)
– Lưu lượng bơm: 60 m3 /h ; cột áp 90 (m)
* Súng phun, van
– nhẫn hiệu, số loại : MING RUI DN50
– Xuất xứ : Trung Quốc
*Dàn phun nước phía trước và phía sau.
* Phương pháp nạp, phun tưới nước :
– Nạp : Nước được nạp vào bình thông qua bơm lắp đặt sẵn trên xe.
– Phun,tưới : Thông qua áp lực bơm tới súng phun, đầu phun
Ghi chú : Súng phun sử dụng khi cần phun nước cho không gian rộng hoặc cao và khi ô tô ở trạng thái dừng, đảm bảo an toàn trong quá trình vận hành.

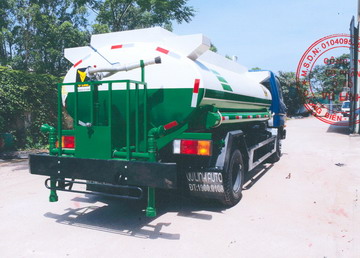

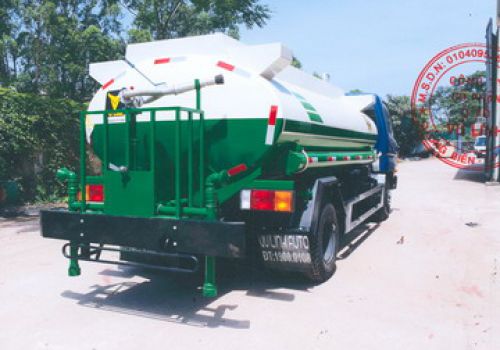

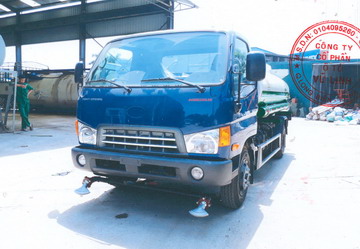

Hình ảnh xe phun nước rửa đường 7 khối Hyundai mighty Hd700
